TR204双金属温度计

一 、概述

 1.WSS 系列双金属温度计(以下简称“温度计”)是一种测量中、低温的现场测量仪表。可用来直接测量气体、液体的温度。

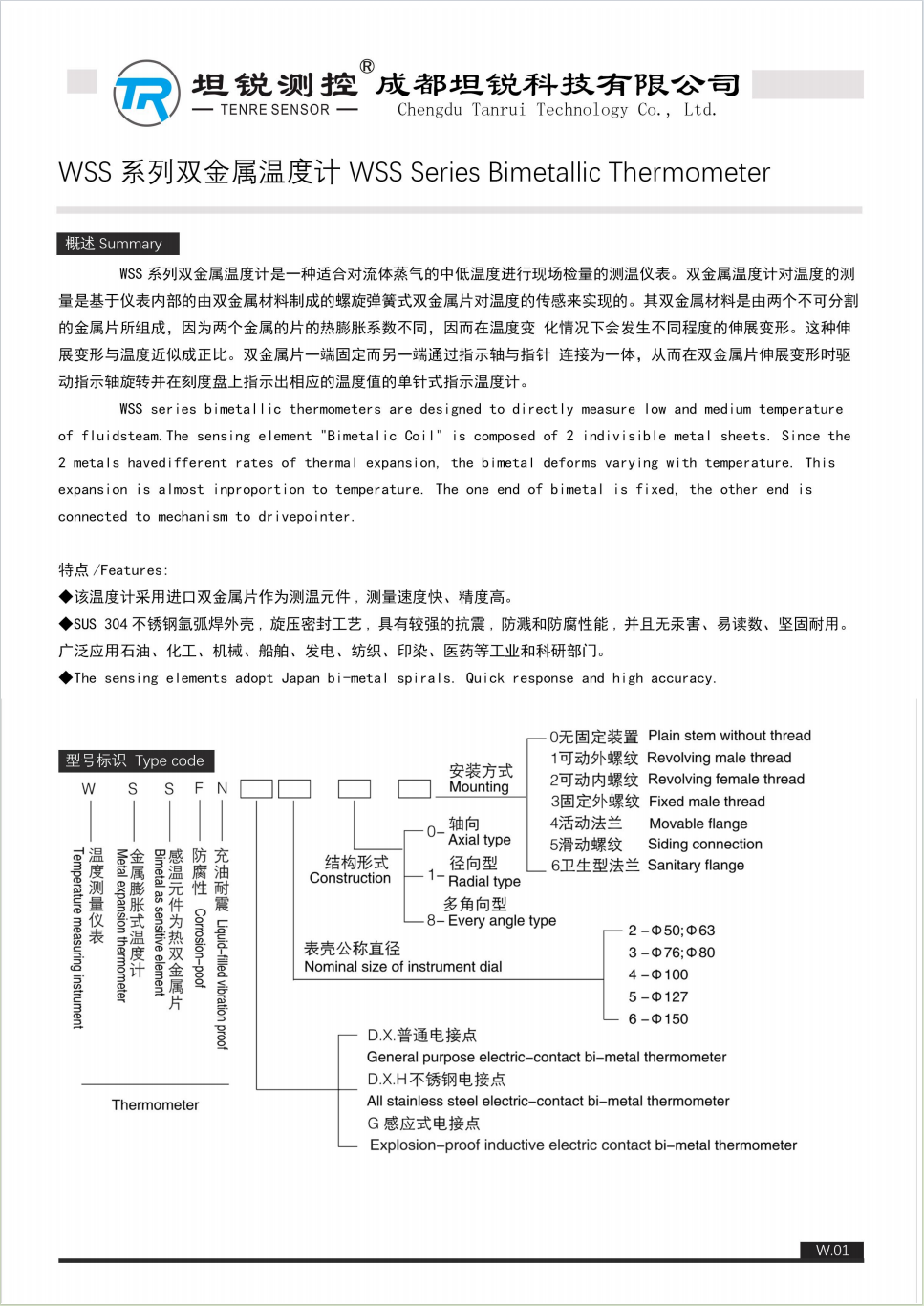

 2. 型号组成及代表意义。

 3. 温度计按 JB/T8803 《双金属温度计》制造。

二 、结 构 和 工 作 原 理

   温度计由绕成螺旋形的热双金属片作感温元件，并装在保护管内， 一端固定，另一端(自由端)连 接在一根细轴上，轴端装有指针，当温度变化时，感温元件自由端产生旋转，从而带动指针转动，在标 度盘上指示出温度值。直型则通过转向机构带动指针。抽芯式温度计可实现指示装置和感温元件从保  护管内抽出，从而实施不停机更换仪表。可调角型温度计借助转角机构使指示装置与检测元件轴线之间角度0—90°的转变。

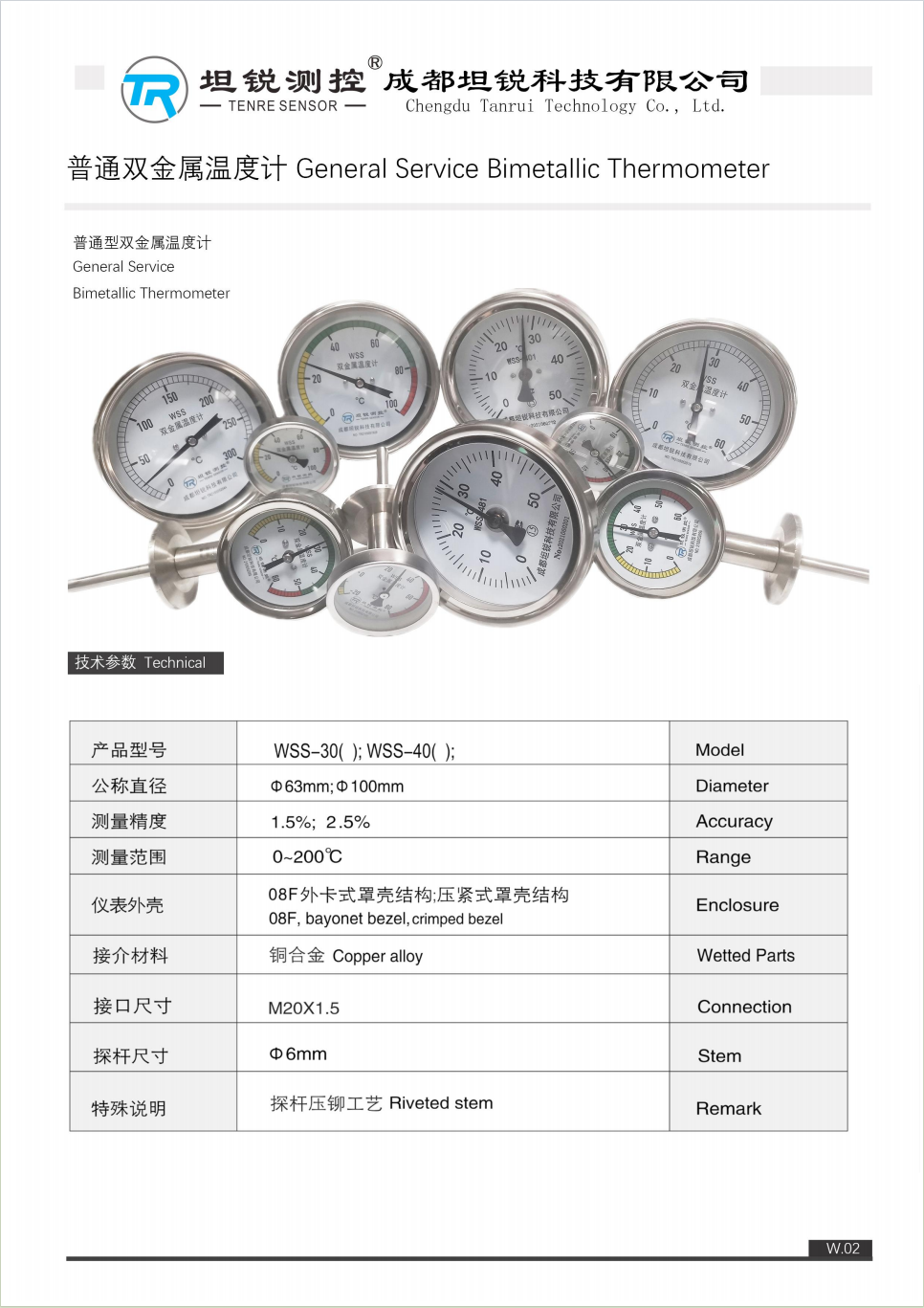

三 、主 要 技 术 参 数

 1. 精确度为1.5级，基本误差限为量程的±1.5%。

 2. 保护管的公称工作压力：6.3MPa

 3. 检测元件材料：1Cr18Ni9Ti

 4. 型号规格见表1

四 、外形及安装尺寸

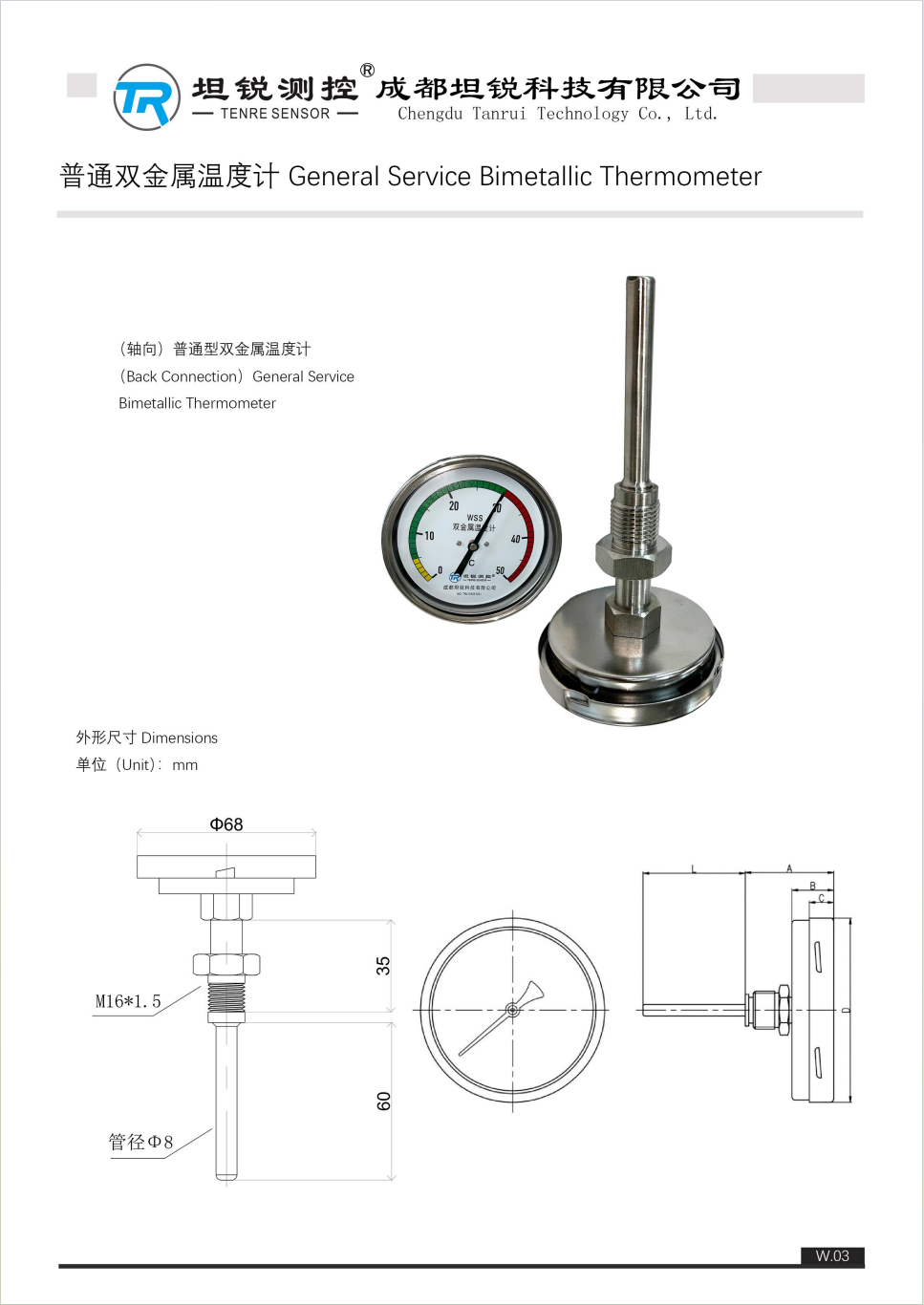

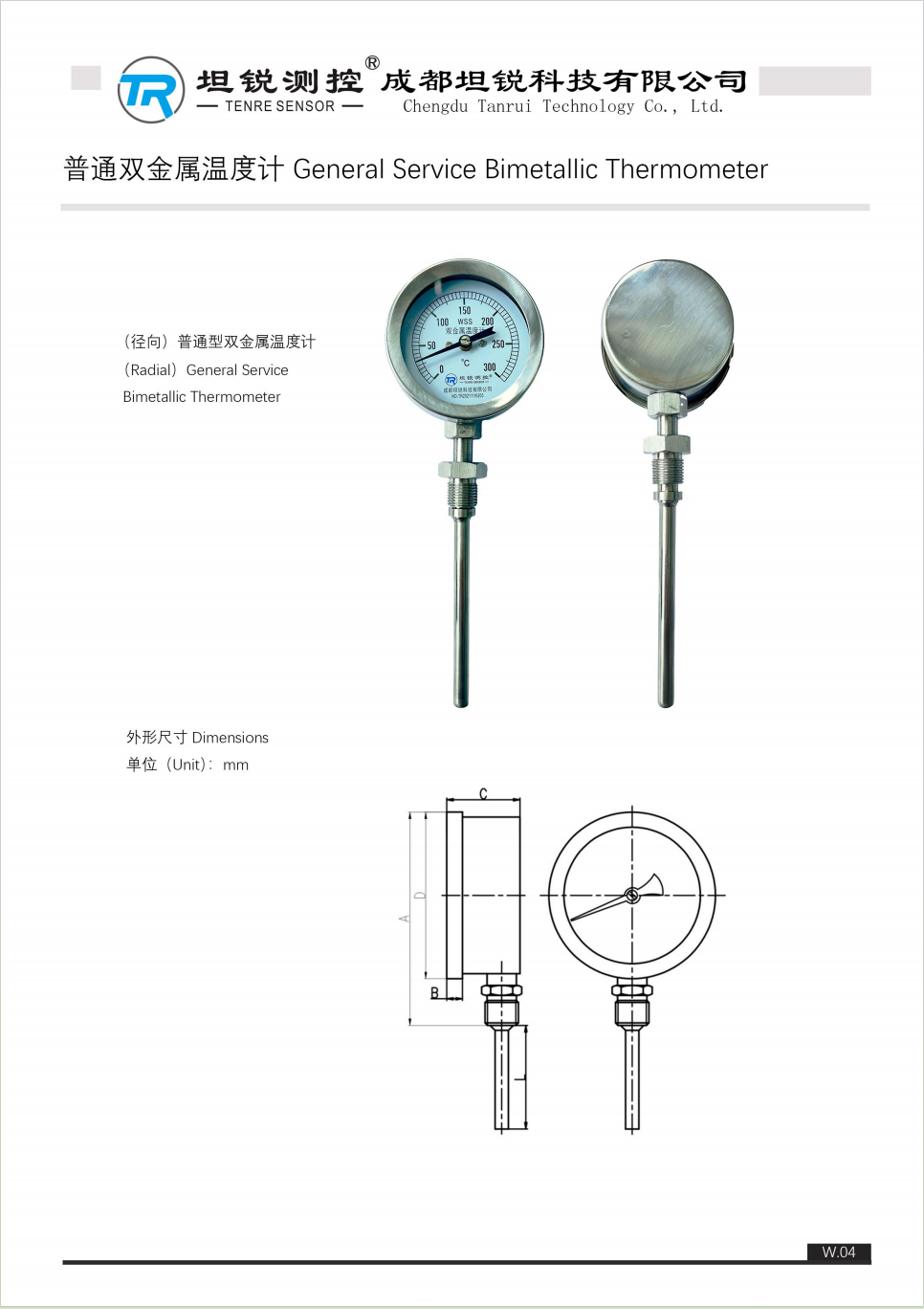

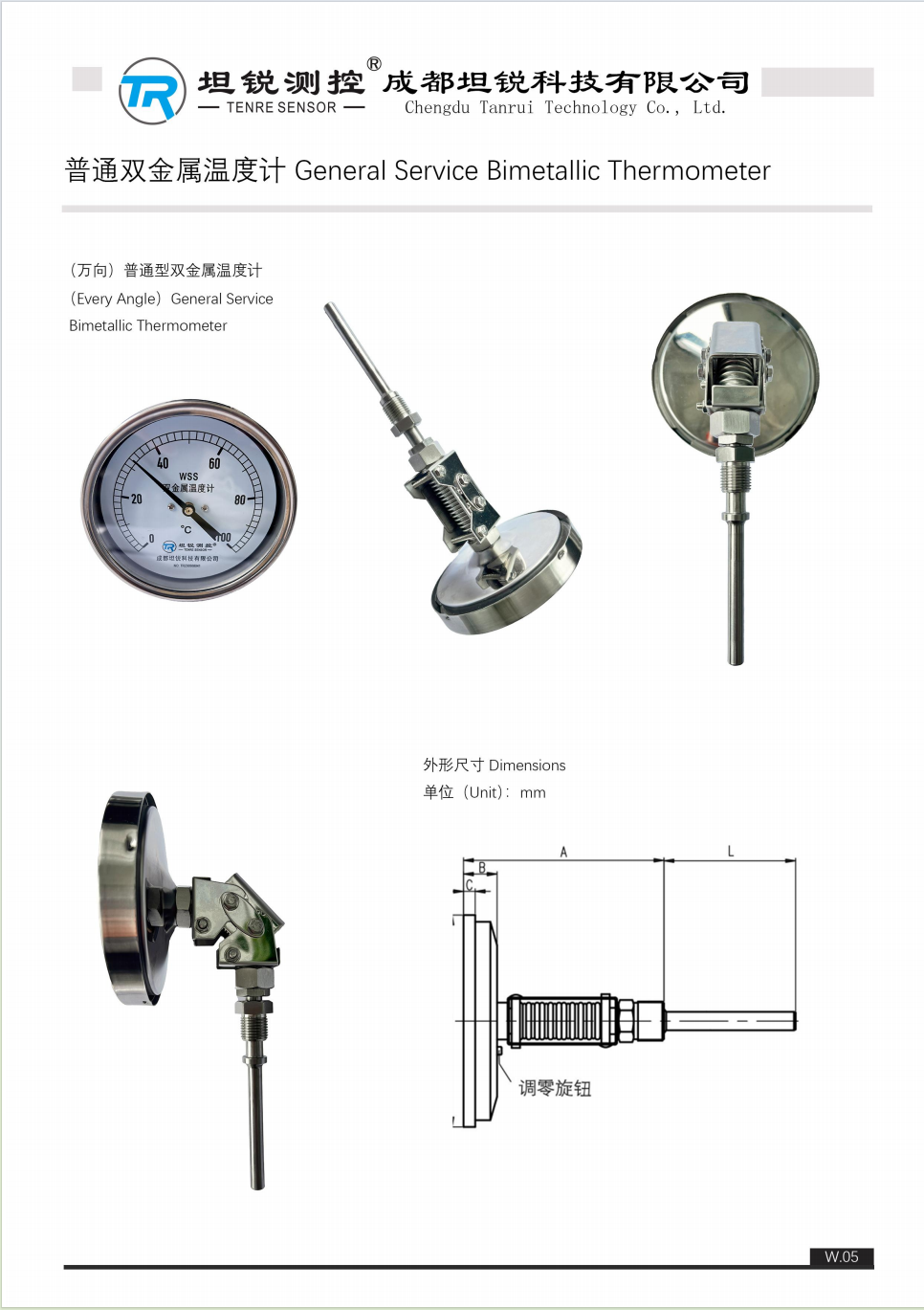

 温度计外形及安装尺寸见图1、图2、图3及表2。

五、使用与维护

 1. 温度计在贮存、安装、运输、使用过程中，应避免碰撞温度计保护管，切勿使保护套管弯曲变形。

 2. 使用时，温度计保护管置入被测介质的长度应符合以下规定，当温度计插入长度为75mm 时， 置入长度不小于70mm; 当温度计插入长度为100mm 时，置入长度不小于95mm;  当插入长度大于100mm 时，置入长度不小于110mm。

 3. 测童渎数时，视线应与标度盘垂直。

 4. 温度计在使用过程中，应按规定检定周期进行定期检验。

 5. 在遵守运输、贮存、安装和使用规则的条件下，自出厂日起12个月内如发现因温度计制造质量不良而引起的不符合规定质量要求时，可凭产品合格证，由我厂负责调换或修理。
