卫生型液体涡轮流量计

一、产品概述

   卫生型液体涡轮流量计是一种专门用于制药、食品、饮料等行业、作为计量、配料、控制成品灌装等用途的专用流量计量仪表，该仪表本体采用不锈钢（304或316L)制成、机芯部分使用特种材质符合卫生级标准、具有良好的防腐蚀，防腐化的能力。整表结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精确度和重复性。该系列卫生涡轮流量计已经达到同类型产品国际水准，是食品卫生行业理想仪表。

二、工作原理

   当被测液体流过传感器时，在液体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。涡轮流量计的实用流量方程式：Qv=f l K

式中：

   Qv······为体积流量；

   f······流量计输出信号的频率；

   K······流量计的仪表系数；

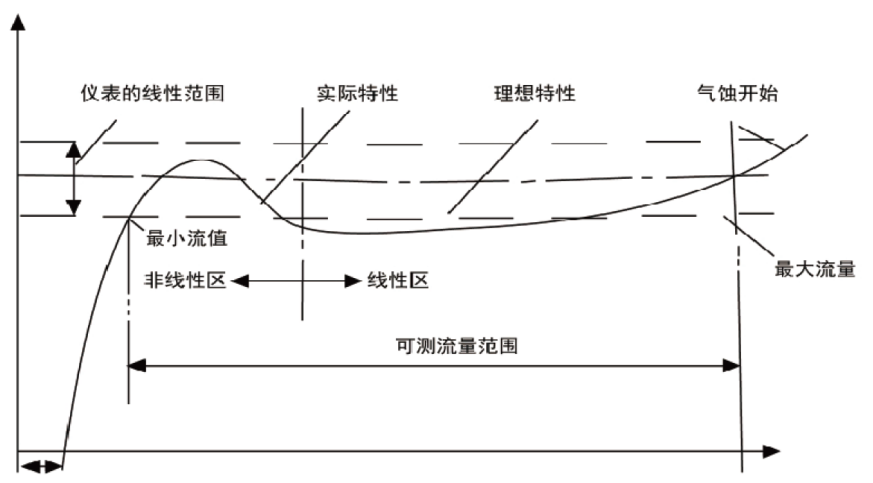

   流量计的系数与流量（或雾诺数）的关系曲线如下图所示。由图可见，仪表系数分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。非线性段特性受承轴摩擦力，流体粘性阻力影响较大，当流体量低于传感器流置下限时，仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。

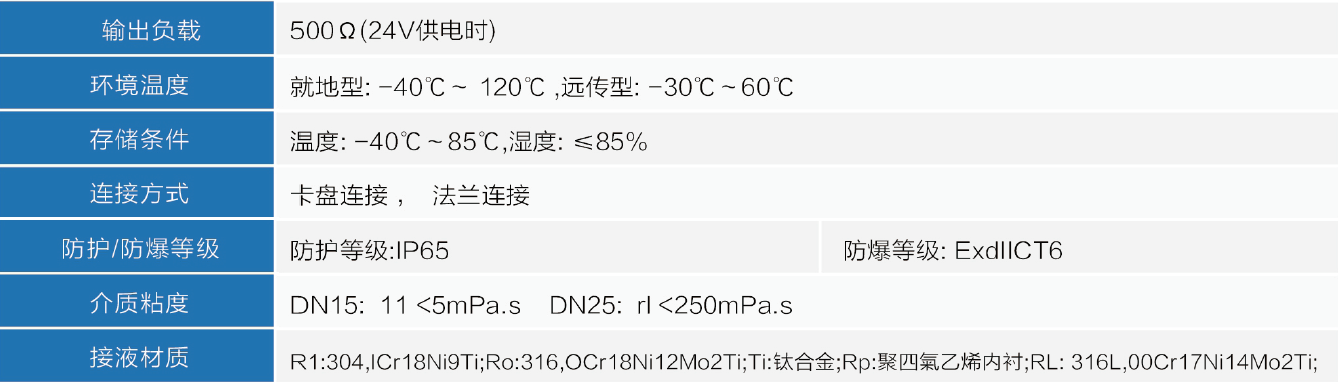

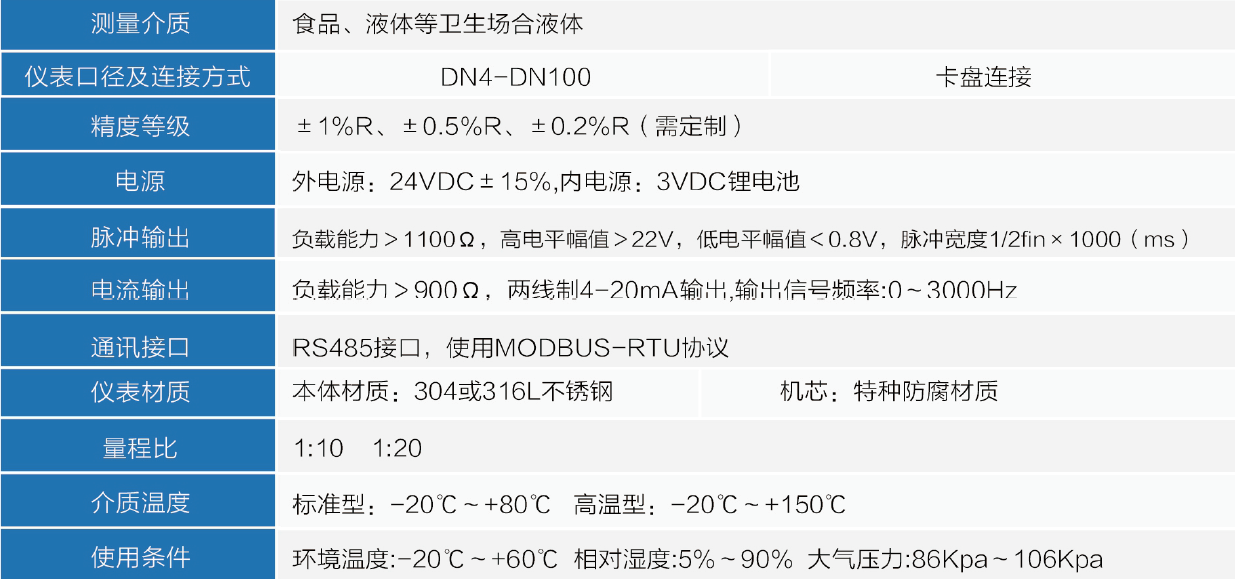

三、技术参数

四、流量范围

五、外形尺寸图

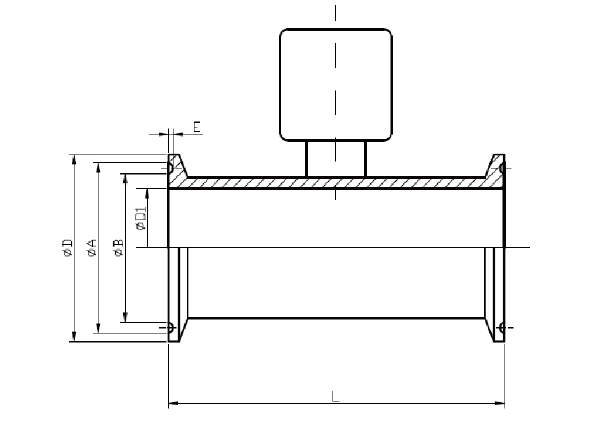

5.1传感器外形尺寸图

5.2传感器外形尺寸对照表
