卫生型电磁流量计

一、产品概述

   卫生型电磁流量计是一种专门应用于食品、制药、饮料等行业，作为计量、配料、控制成品灌装等用途的专用流量计量仪表，该仪表本体采用不锈钢（304或316L)制成，电极和村里材质符合卫生级标准，整机结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精确度和重复性，该系列卫生电磁流量计已经达到同类型产品国际水准，是卫生行业理想的测控仪表。

二、工作原理

   根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：

式中：E=B.V.D.K

E-感应电势；

K-与磁场分布及轴向长度有关的系数；

B-磁感应强度：

V-导电液体平均流速；

D-电极间距；（测量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4-20mA输出，报警输出及频率输出，并设有RS-485等通讯接口，并支持HART和MODBUS协议。

三、技术参数

四、流量范围

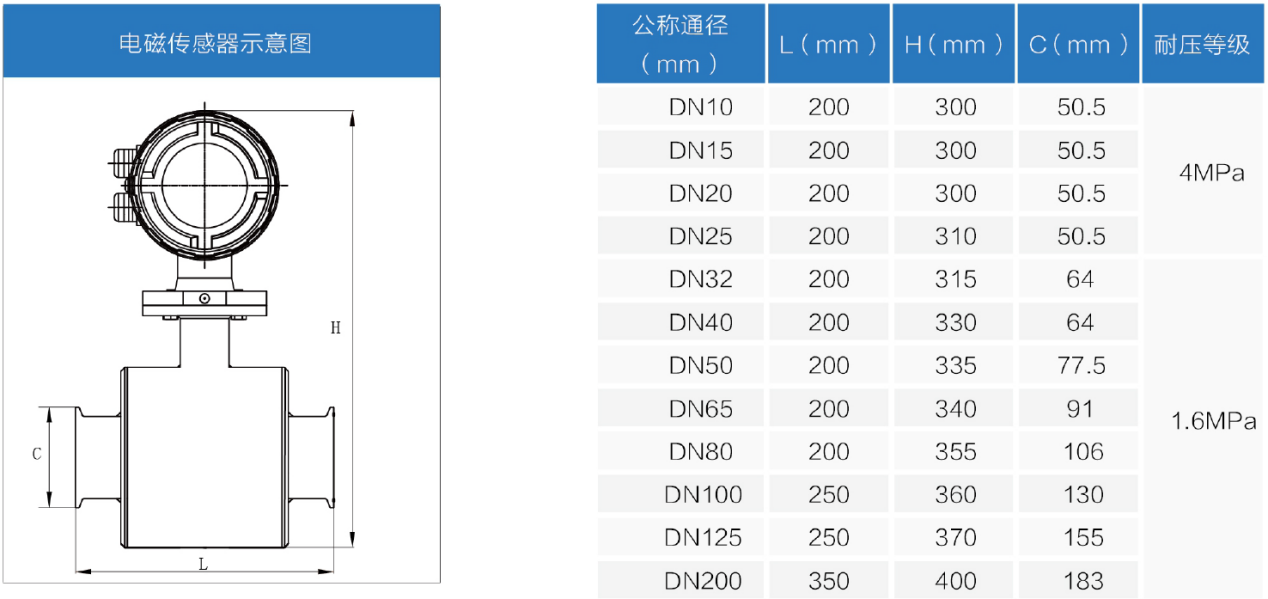

五、外形尺寸图
