金属管浮子流量计

一、产品概述

   金属管浮子流量计（又名：金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表，它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的测量，多年来，金屋管浮子流量计以其优良的综合性能和长期的稳定性，以及较好的性价比，在石化、钢铁、电力、食品、制药、水处理等行业得到了广泛的应用。

二、工作原理

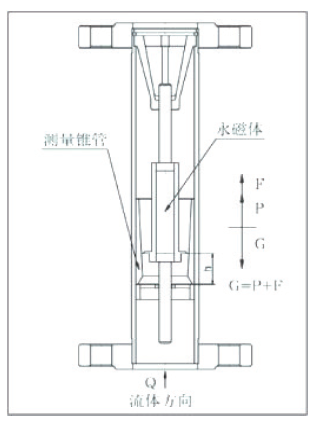

   TR系列金属管浮子流量计主要由两大部分组成传感器和显示器。传感器主要由连接法兰或盘、测是锥管、浮子和上下导向器组成；显示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。在垂直的锥形测量管内，有一可上下移动的测量部件一浮子（图1),当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向上移动。当流体的流量增大时，浮子的位移量增大：反之，流体的流量减少时，浮子的位移量变小。也就是说，流体流量的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时，浮子也处于一动平衡状态，停留在锥形管中的一位置h,此时，浮子和锥形管之间的环形面积保持恒定，浮子受到三个力的作用：浮子的重力G,浮子受到的浮力F,浮子受到流体的作用力P.这三个力达到平衡，根据流体动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金屋管浮子流量计是采用可变面积测量流量的原理设计的。在浮子的内部，镶嵌一高性能磁体，当浮子处于平衡位置时在锥形管的外面，安装一磁传感器，这样，就能将测量管内浮子的直线位移通过非接触形式传递到显示器中，通过检测和处理后，显示在显示器的刻度盘上或输出相应的标准4~20mA电流信号。

三、产品特点

1.适用于小口径和低流速介质流量测量；

2.双液晶显示，现场瞬时／累积流量显示；

3.全金属结构，适用高温、高压和强腐蚀性介质；

4.可用于易燃，易爆危险场合；

5.带有数据恢复。数据备份及掉电保护功能；

6.长期稳定性好，维护成本低使用寿命长；

7.兼容直流24VDC供电和电池供电双供电模式。

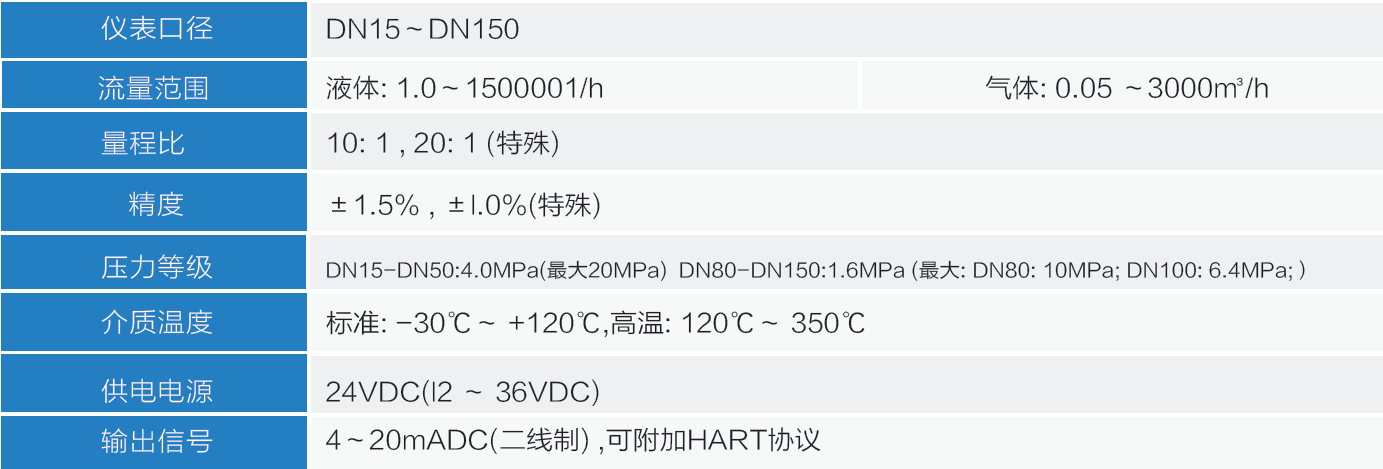

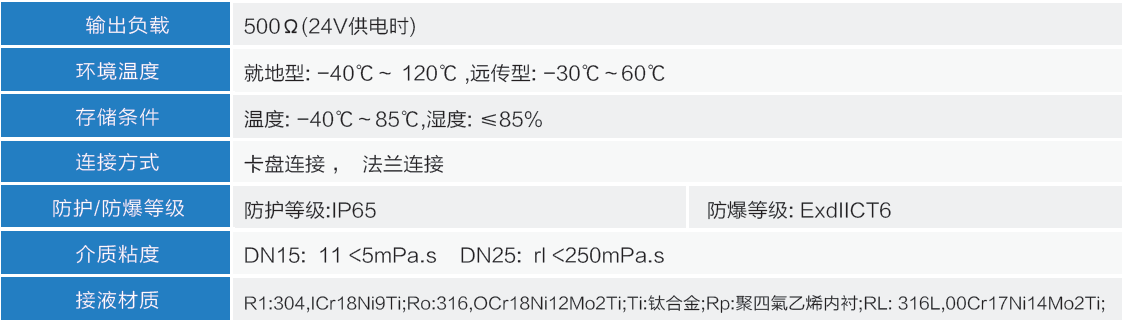

四、技术参数

五、外形尺寸

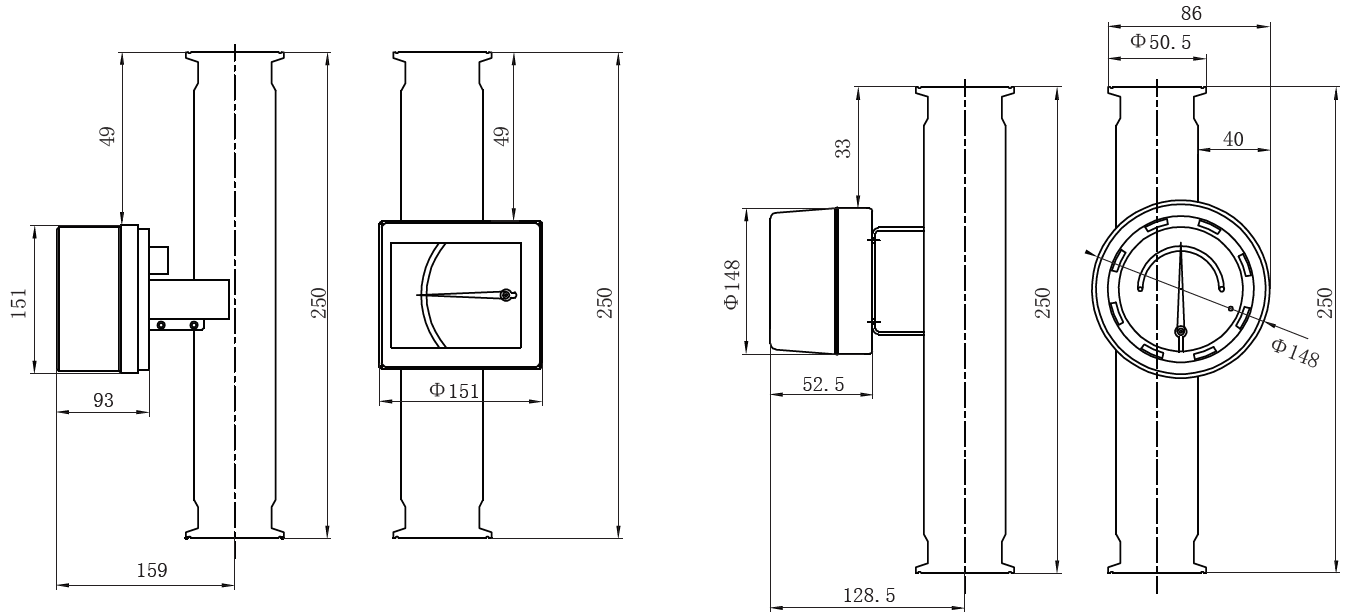

5.1传感器外形尺寸图

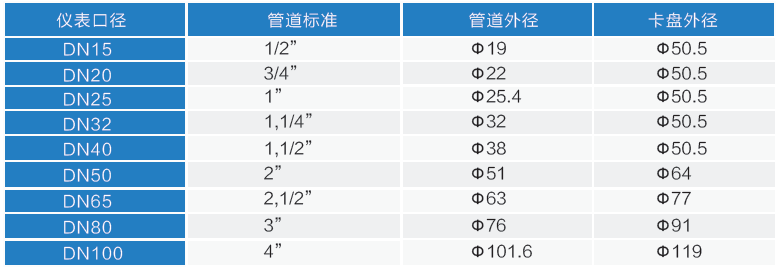

5.2传感器外形尺寸对照图

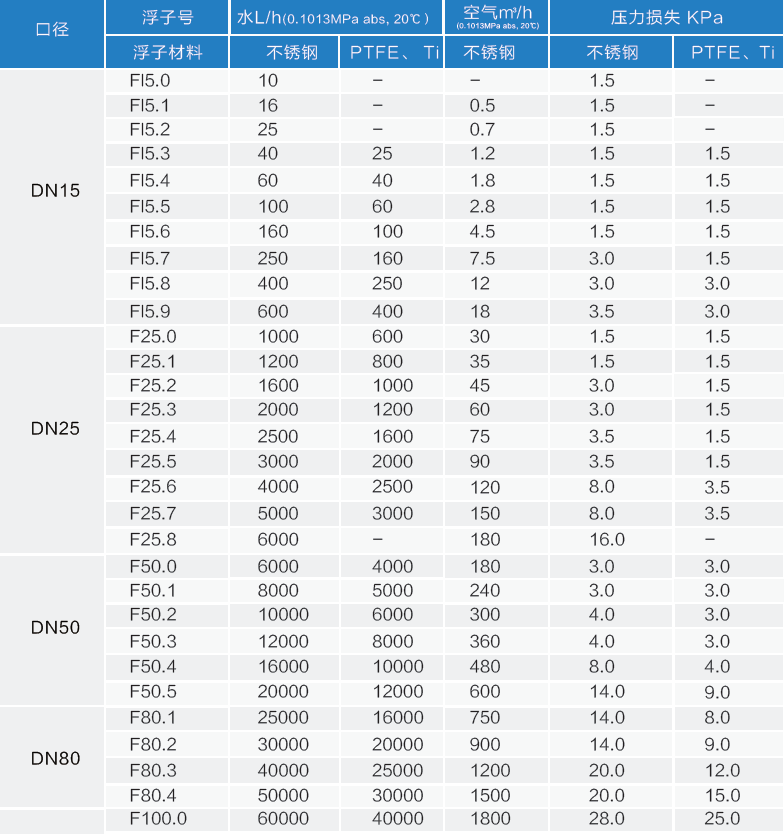

六、流量范围
